AUSTAUSCH ERSATZ- LAUFSCHIENEN UND ROLLEN ELLIPTIGO

Irgendwann ist es einmal so weit, die Laufschienen und Rollen (Kugellager) der ElliptiGO-Modelle 3C, 8C und 11R sollten ausgetauscht werden.

Woran erkennen Sie das die Laufschienen, bzw. Rollen des ElliptiGO ausgetauscht, bzw. erneuert werden sollten?

  • Die Geräusche beim fahren der ElliptiGO’s werden immer lauter.
  • Die Laufschienen sind eingefahren, das können Sie an der rauen Oberfläche erkennen.
  • Die Rolle(n) haben einen oder mehrere Risse

Anleitung zum Austausch

Ich habe hier mal die Arbeitsschritte mit Fotos dokumentiert und eine kleine Anleitung erstellt.

Die beiden oberen Schrauben der Laufschienen lösen.
Die beiden unteren Schrauben der Laufschienen lösen.
…und umlegen.
Schwinge mit Rollen unten aus der Führung raus schauen lassen.

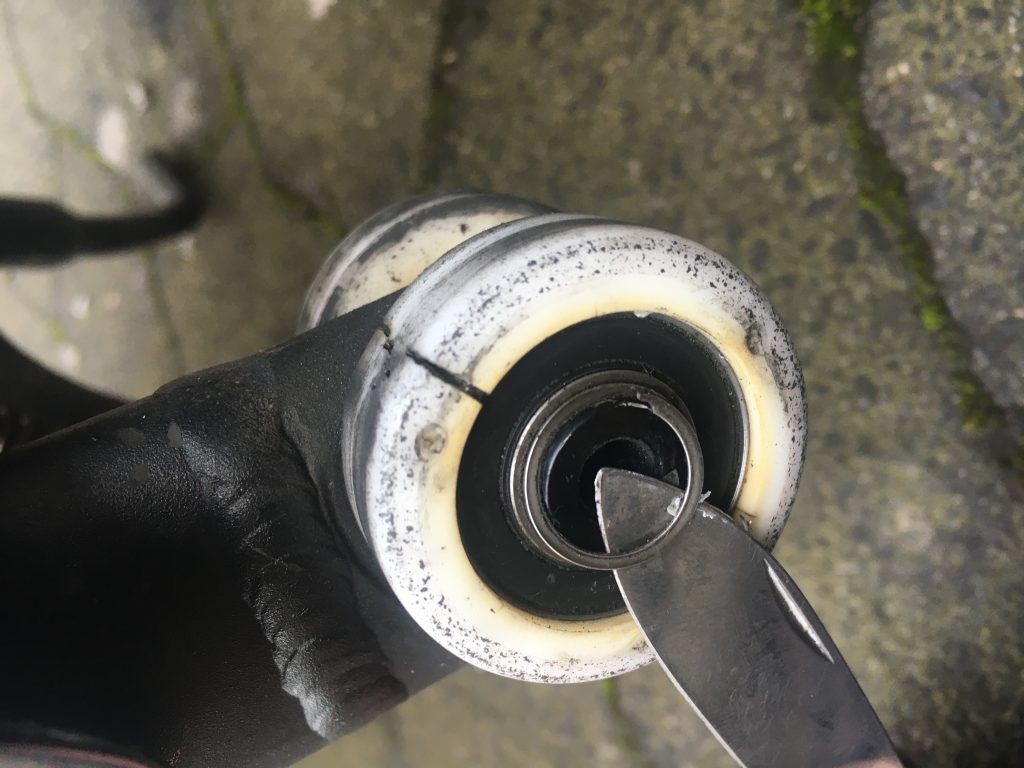

Sicherungs-Ring, bzw. Scheibe mit Flachem Gegenstand lösen.
Sicherungs-Ring, bzw. Scheibe entfernen.
Rolle abnehmen.
hintere Rolle mit Steckachse herausziehen.
nun kann die ganze Schwinge aus der Führungsschiene heraus genommen werden.
Laufschiene entfernen. Nach hinten, unten ziehen. Verletzungsgefahr!
Laufschiene entfernen. Nach hinten, unten ziehen. Verletzungsgefahr!
Reinigen der Flächen wo die Laufschienen montiert waren und wieder werden.
Ich benutze hier einen flachen breiten Schiltzschraubenzieher und ein Reinigungsflies bzw. Pad für Metall.
Neue Rolle auf Steckachse aufsetzen.
Schwinge wieder durch Führungsschiene einführen und Steckachse einsetzen.
Zweite Rolle aufstecken.
Sicherungsscheibe, bzw. Ring wider montieren.

Ich hoffe das hilft Euch ein wenig und erleichtert den Austausch.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge wie oben beschrieben.

Beim einfügen der Laufschienen ist darauf zu achten dass, die auf der Unterseite aufgetragen Wachspaste möglicherweise etwas zu dick ist, bzw. bei kühlen Aussentemperaturen sehr zäh ist. Aufgrund dessen ist das einschieben schwierig bis fast unmöglich. Ich habe die Paste zum Teil mit einem flachen Messer entfernt.

Nach getaner Arbeit wird das Fahren eher wieder zu einem „lautlosen und angenehmen Dahingleiten“!

Viel Erfolg und anschließend viel Freude beim GOen!

Für falsche Interpretation der Anleitung und Fehler Montag, sowie dadurch entstandene Schäden übernehme ich keine Haftung!
